NEX 3 5G拆机图解:这可能是目前最全的5G拆机教程了

2019年11月11日 13:53来源于:网络

不少玩机的小伙伴都有一个拆机的梦想,想要亲身拆解一部手机。虽然网上有不少拆解节目,但都没有比较详细的拆解教程。今天小编就以NEX 3 5G为例,为玩机的小伙伴呈现一份详细的拆机教程,让大家在闲暇之余也能轻松拆机。

准备拆机工具和手机

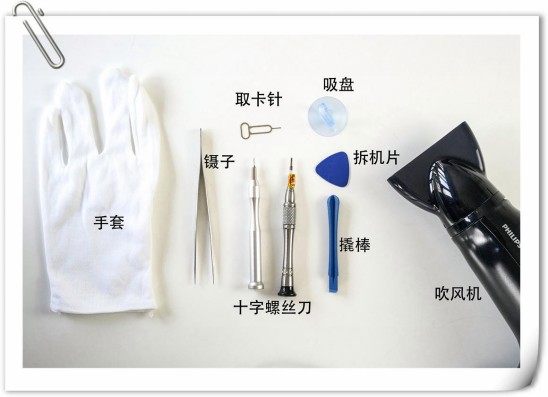

想要拆机,自然少不了拆机所需要的工具。在这里跟大家详细展示下这些工具,分别是手套、取卡针、镊子、十字螺丝刀、吸盘、拆机片、撬棒以及非常重要的风筒了。

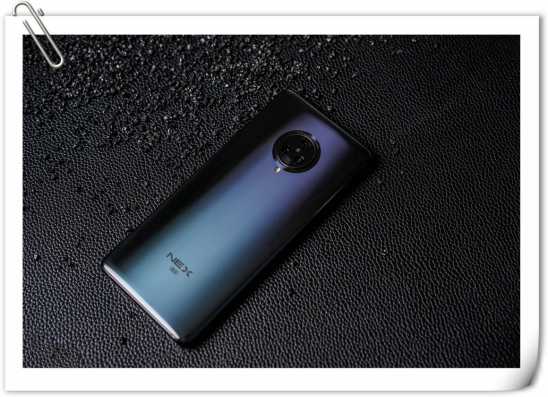

工具准备齐全之后,拆机拆机,最重要的要有一部手机。此次我拆解的手机是vivo推出的NEX 3 5G。为何选择这样的高端旗舰来讲解拆机教程呢?其一,这款手机的颜值打动到我了。NEX 3 5G采用全新的瀑布屏设计,屏幕左右两端近乎垂直,屏幕滑动的瞬间,真有种瀑布倾盆而下的视觉震撼。其二,隐藏压感键的一体化设计、升降式结构,再加上它还是一部5G手机,整个的构造比其他手机复杂,拆解难度也提升很多。有难度才有挑战,这样的拆解过程才更有鉴赏性。

进入正题,拆机之旅开启

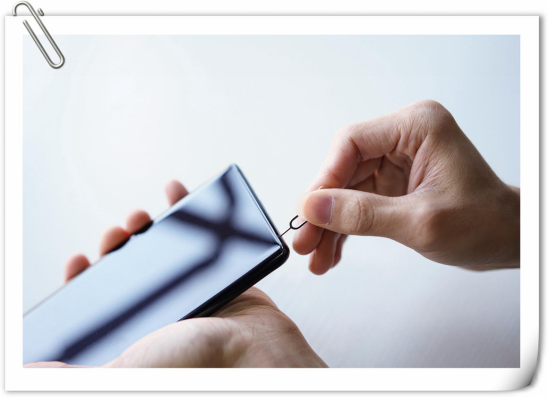

拆机第一步,先将手机进行关机,然后用标配的取卡针取得SIM卡托。NEX 3 5G的卡托位于手机的下方,这里需要注意的是,要用手机自带的卡针来取,不要用其他工具,以免造成损坏。另外注意不要插错孔了。

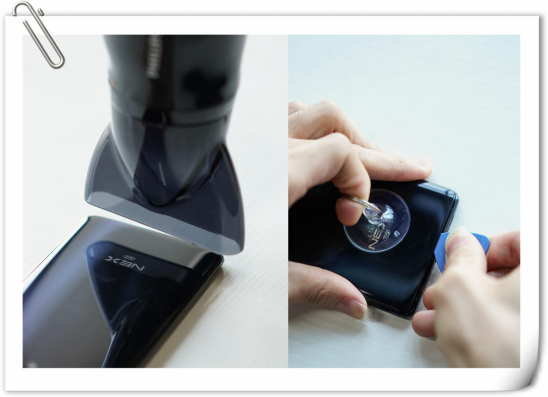

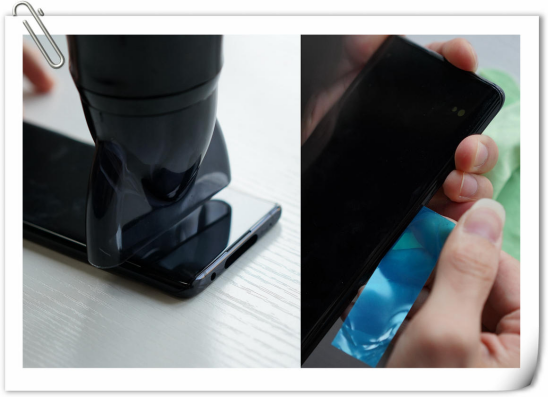

第二步,拆解手机后盖。用风筒均匀地给后盖四周加热,大概加热8到10分钟左右,戴上隔热手套后将吸盘放置在壳体边缘,拉起后盖的同时迅速将拆机片插入缝隙中,然后沿壳体四周滑动,注意拆机片不要插得太深,以免触碰到里面的元器件。

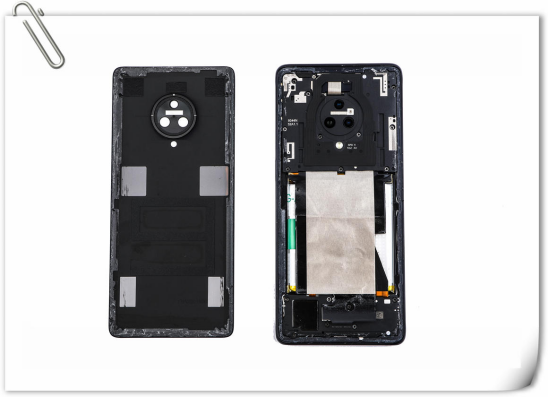

这样就可以将后盖完整取下了,我们可以看到NEX 3 5G内部的布局很规整,颜值也是非常高。由于NEX 3 5G的后盖是玻璃材质,容易拆裂以及需要加热比较久,因此注意拆解时不要硬撬,避免造成后盖损坏。

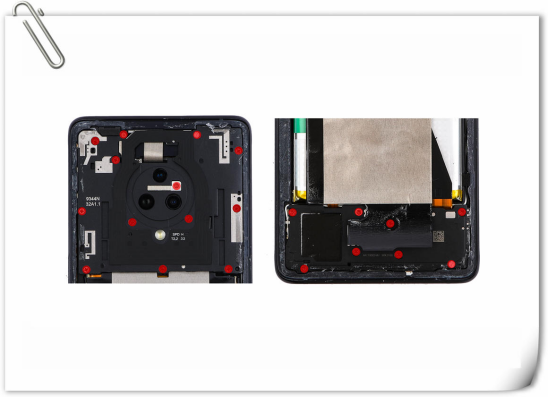

第三步,拆卸支架以及主板和副板上的固定螺丝。用十字螺丝刀取出图中红点标注的,主板支架上的13颗固定螺丝以及副板支架上的8颗固定螺丝。

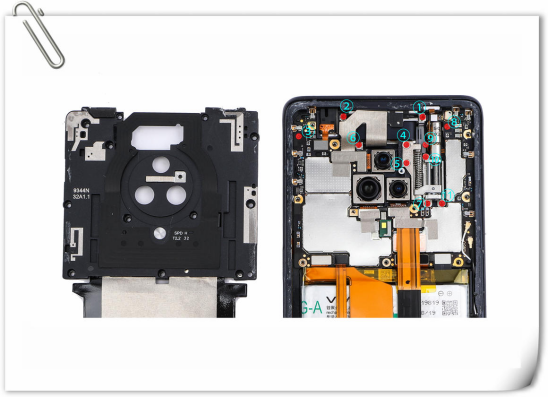

接着取下主板上的主下支架,使用一字螺丝刀拧下①②处的螺丝,③~⑪处的螺丝则用十字螺丝刀拆卸。卸下的螺丝注意放好,避免重装时缺失。

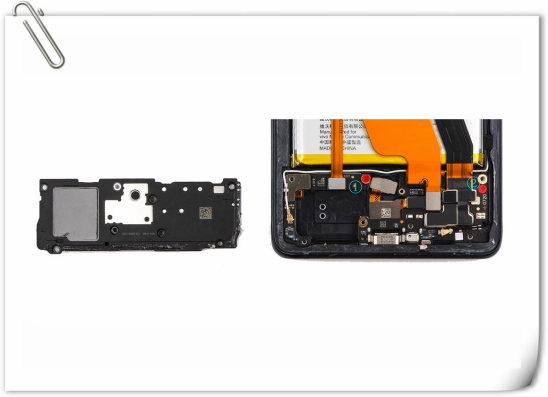

最后取下副板上的主下支架,注意①处的螺丝要用一字螺丝刀拆卸,②处的螺丝则用十字螺丝刀。

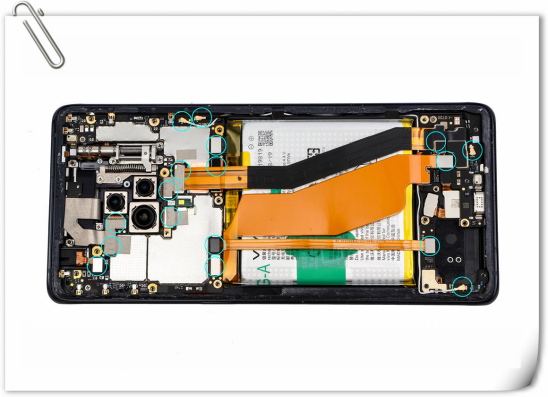

第四步,拆卸主板和副板的排线连接器。用撬棒轻轻地将所有排线松开,包括同轴线的连接头。

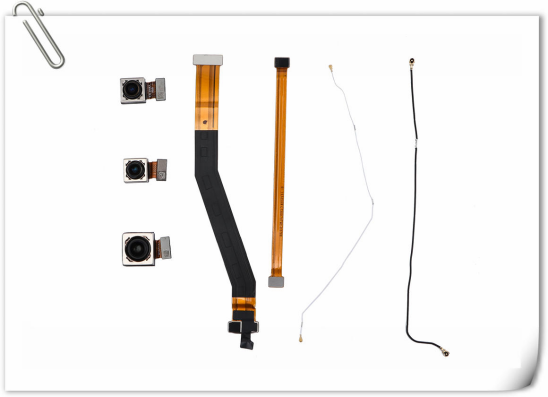

用撬棒松开所有排线连接器之后,就可以将三个摄像头、两条同轴线以及两条FPC取出。三个摄像头分别为6400万像素的主摄、1300万像素的超广角/微距镜头以及1300万像素的长焦镜头,拍照配置还是非常豪华的。

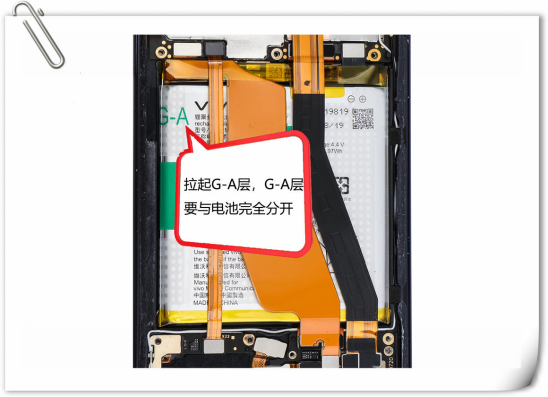

第五步,拆卸电池。首先拉起G-A层,注意这里要将G-A层与电池完全分开。

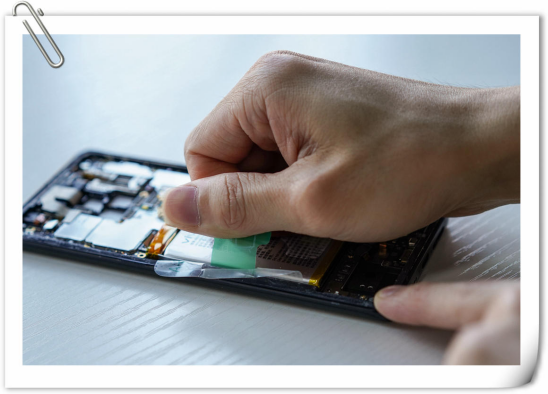

接着拨开G-A层,按照蓝色提拉布条上的提示,稍微用力提起拉手,将电池拉出。拆卸电池稍微有点风险,注意不要用尖锐的工具直接去撬电池。

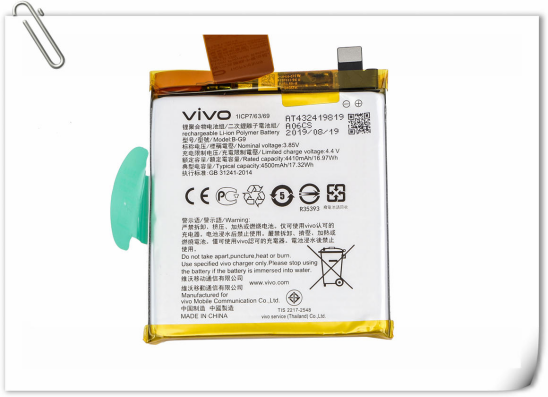

这电池还是挺大的,足足有4500mAh。从我日常使用的情况来看,续航还是非常给力,足够维持一天的重度使用。

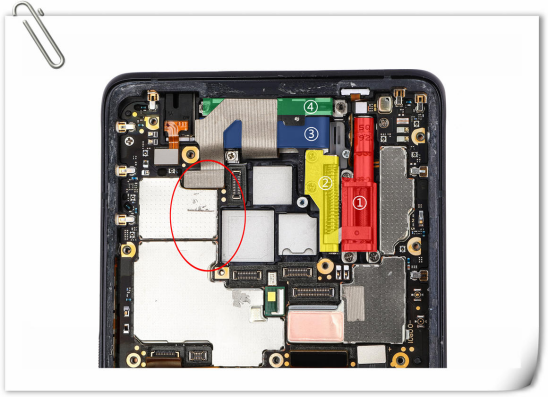

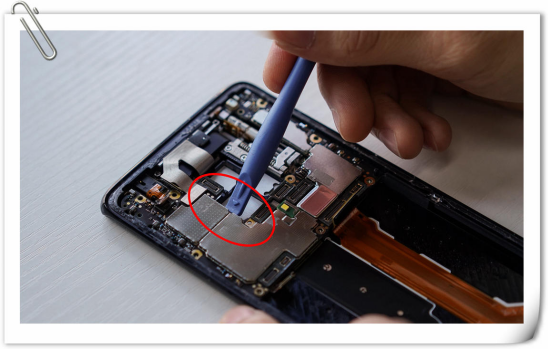

第六步,拆卸主板和前置摄像头。在前面的拆解中,我们已经将主板上的所有螺丝拆下来了,因此在这里就可以直接用撬棒从红圈的地方将主板撬起,然后取下主板。





NEX 3 5G的前置摄像头采用升降式结构,在5G手机寸土寸金中采用这样设计实属不易,非常考验内部空间的设计。前置摄像头模块按照数字编号的顺序依次拆除即可,注意不能用力直接拉拽,最好要用撬棒撬取。

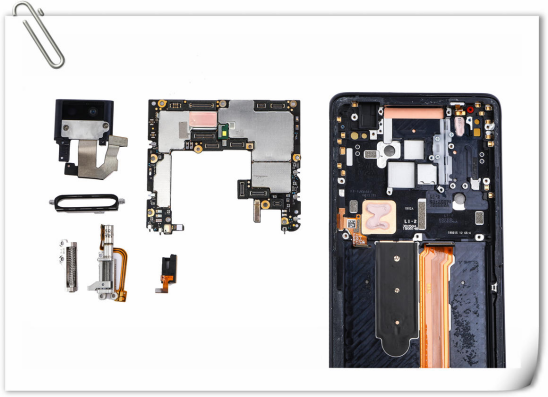

一番功夫之后,主板和前置摄像头模块就拆卸完成了。

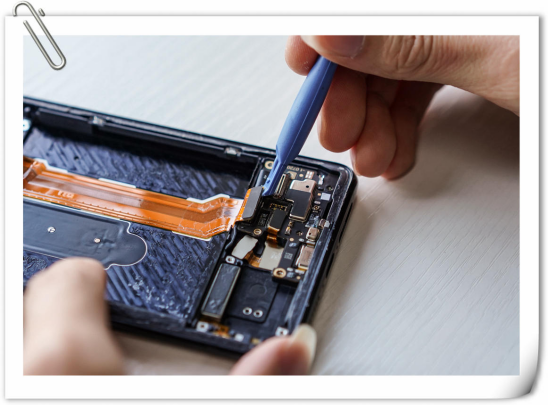

第七步,拆卸副板。将副板上剩余的排线连接器用撬棒轻轻松开。





接着用撬棒从红圈处的位置将副板撬起,取出副板;然后沿着红色箭头的方向用撬棒撬起天线小板,取出副板上的天线小板。

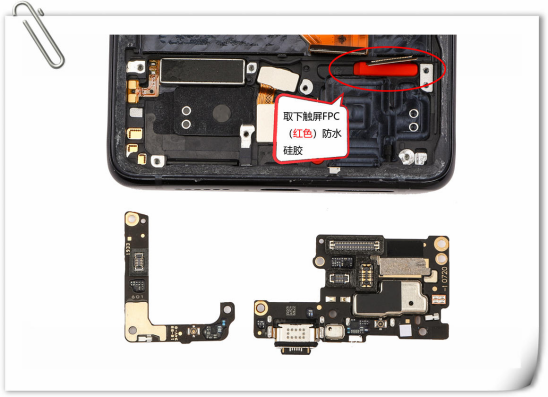

到了这里,副板拆卸完成。记得顺手取下触屏FPC防水硅胶,也就是图上红色的部件。





第八步,拆卸屏幕。先用风筒在屏幕四周均匀加热,大概加热10到15分钟之后,带上隔热手套将吸盘放置在屏幕边缘,拉起吸盘的同时快速将拆机片拆入缝隙,沿屏幕四周滑动。拆解规范跟拆解后盖相似,注意避免不必要的损坏。

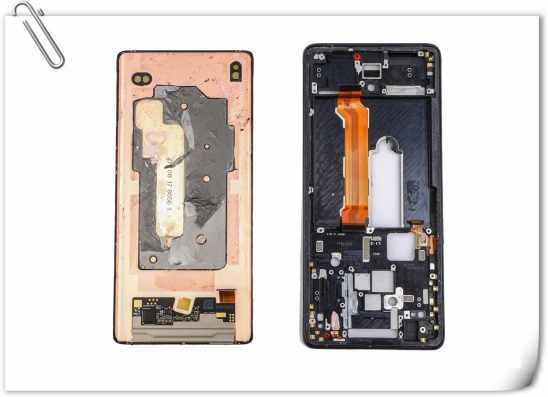

屏幕拆卸完成。由于采用的是瀑布屏,因此拆解难度也会相应提升,注意加热的时间和加热方式。

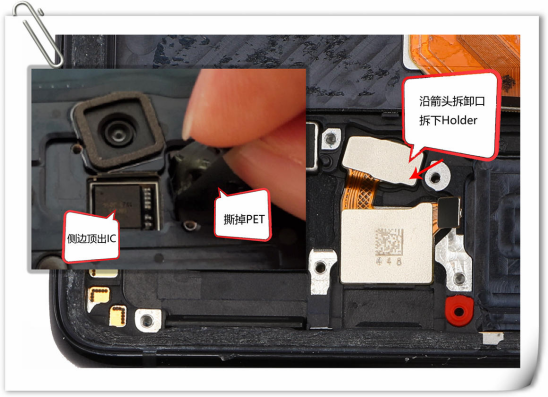

第九步,拆卸屏幕指纹和马达。拆卸屏幕之后,撕掉PET,从侧边顶出指纹IC,再将指纹Holder副板拆卸完成。





接着拆卸马达。由于马达与底部双面胶粘贴得比较牢靠,可以先注入酒精静放1到3分钟,再用塑料镊子撬起马达,注意撬起时幅度不要太大,以免扯坏马达FPC。值得注意的是,NEX 3 5G采用的是大尺寸的X轴线性马达,手机使用过程中能获得非常不错的震感反馈。

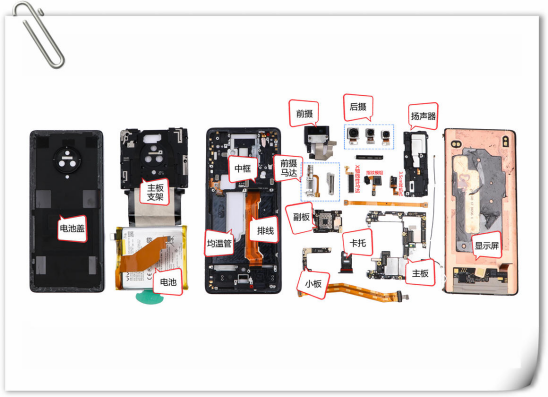

NEX 3 5G内部全家福,用料非常足





经过九大步骤的拆解,终于将NEX 3 5G拆卸完毕。整体而言,NEX 3 5G的拆解难度还是比较大的,新手不建议尝试,而且一旦拆了之后,就不再享受保修服务。因此,拆机有风险,玩机须谨慎。
