Solidworks在装备制造业应用优越性分析
谢丽函
摘 要：随着信息技术的不断发展，将计算机辅助设计技术应用于工业设计中将会为工业设计带来极大的便利性。以Solidworks软件为例，其具有极强的绘图和仿真功能，能够在工业设计、制造以及交流等的环节中都发挥出极为重要的作用。此外，在Solidworks软件的应用过程中，Solidworks软件还具有直观、形象、精确、快速等优点。文章将在分析Solidworks软件特点的基础上对Solidworks软件在装备制造中的应用进行分析介绍。
关键词：Solidworks软件；装备制造；应用
前言
随着计算机技术的不断发展应用，其在工业设计领域中其所扮演的角色越来越重要。Solidworks软件是计算机辅助设计技术的一个重要代表，Solidworks软件现今已经在工业设计、装备制造等领域中得到了广泛的应用。通过应用Solidworks软件可以使得设计人员更为直观的对所设计的产品进行分析，且Solidworks软件计算速度很快，能够对工件进行快速建模分析，确保设计的可靠性与安全性。
1 Solidworks软件在产品制作中的应用
在Solidworks软件应用的过程中，以非标设备构件设计和制作为例，由于非标设备具有单一性。因此对于非标设备的设计提出了更高的要求，在非标设备的前期策划阶段必须要做好对于非标设备的策划，加之非标设备制造过程中所涉及到的加工工艺流程众多在采用传统的设计方式时极易导致出现错漏，在以往仅凭二维图纸作为整个生产流程的图纸文件将无法避免在非标项目的策划和设计阶段发现设计图纸中所存在的问题，而一旦这些问题在非标设备的加工制造环节中显现出来将会造成严重的后果。通过在非标设备的策划和设计阶段中引入Solidworks软件后，可以在设计项目的策划阶段对设备进行三维建模，并通过对组成非标设备的各零部件进行建模分析以确保尺寸的准确性。以避免零部件尺寸偏差而影响后续零部件的组装，从而最大限度的降低工程项目的返工率，提高经济效益。在非标设备产品工艺编制和技术交底环节中，由于整体设备所涉及到的零部件众多，加之制造工艺复杂需要在非标设备的加工制造之前组织各环节的技术人员参与到项目的讨论过程中，以便更好的对工程项目进行统筹安排，确保生产工艺的合理性。而传统的技术交底所采用的二维图纸使得这一技术讨论变得复杂化。通过引入Solidworks软件，将能够使得与会所有人员方便直观的对这一设计模型进行讨论，此外，通过使用Solidworks软件还能在讨论的过程中方便的对工程项目的整体装配体进行测量、隐藏、孤立和切割等的操作，提高了可视性。此外，技术人员通过使用Solidworks软件完成工程项目工艺的编制后，还可以通过使用Solidworks软件完成相关运动视频和动画的制作。通过Solidworks软件的使用极大的方便了技术人员之间的技术交底，有效的缩短了技术人员解读图纸的时间，提高了技术交底的效率。在应用Solidworks软件的过程中首先需要熟悉项目的设计图纸。而后按照设计图纸依照零部件的特点玄正相应的特征来对零部件的进行绘制，完成零部件模型的建立后通过Solidworks软件所附带的材料库完成对于零件材质的赋予。对完成建模的零部件通过新建装配体将建模完成的零部件按照图纸设计要求添加并约束。而后通过Solidworks软件所附带的装配体评估内的干涉检查来对非标设备在设计、制造中可能存在的干涉问题进行排查，以免因设计问题而导致返工。

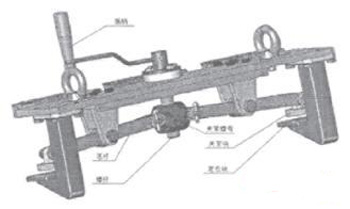

2 Solidworks软件在项目设计出图中的应用
在一些项目设计的过程中需要建立起三维模型以便帮助设计人员更好的完成项目的设计。Solidworks软件作为一款性能强大的工业三维设计软件，其内置有建模、标准件库、装配等的功能模块，能够有效的将设计人员所设计完成的构思完成三维构建，通过Solidworks软件中所自带的出图模块自动的将所建立完成的工程项目3D模型转换成相应的2D工程图纸，相较于单一的依靠2D平面图形设计作业，Solidworks软件能够更为直观的帮助设计人员完成3D构建，Solidworks软件能够极大的提升空间设计的速率和准确性。此外，通过使用Solidworks软件能够方便的对图纸设计过程中所存在的问题进行更改，避免了以往更改图纸时所存在的大量改图作业。Solidworks软件所具有的3D模型与2D图纸之间各参数的有机共享能够方便将更改后的图纸生成新的图纸文件。在设计阶段应用Solidworks软件时，首先完成项目的初步图形设计，如有必要需要建立起简单的模型以便对整个设计的可靠性和可行性进行验证。完成模型中各草图零件的精细化构建，绘制各零件的参数等，添加各标准件和采购件等。在完成工件3D模型建立并检测确定无误后即可通过Solidworks软件所具备的3D模型转2D平面图纸完成出图作业。
3 Solidworks软件在结构优化中的应用分析
产品的结构分析是产品设计中极为重要的一环。通过对产品的结构进行有限元分析以求以最低廉的成本来确保产品设备的可靠性。以某一型号的汽车模具运输架为例来对Solidworks软件在产品结构分析中的应用进行介绍。在汽车模具运输架设计的过程中，原设计为尽可能的确保运输架的强度因此在构件的设计中采用的是极为笨重的设计，极大的增加了各处设计的富余量。从而使得汽车模具运输架的成本激增。而采用Solidworks软件来对汽车模具结构架进行结构分析时，通过Solidworks软件所具有的静力分析能够对产品的强度做到心中有数。在确保汽车模具强度、刚度和疲劳等性能的同时最大限度的降低汽车模具运输架的成本。使用Solidworks软件完成对于产品结构件的优化。
4 Solidworks软件用于对生成实体模型的动态演示
使用Solidworks软件不仅仅可以完成对于实体模型的三维构建，还可以通过对实体模型中的相关关系参数进行设定以使得其运动，生成相应的动态视频或是动画。在动态演示生成的过程中，首先通过Solidworks软件中的爆炸视图将模型中所装配的零件按照一定的爆炸顺序进行逐一分解。从而使得设计人员能够直观的、便捷的对整个项目进行充分的了解分析。以便保证装配人员能够根据演示动画完成对于零配件的装配。在机械运动动画的构建上，通过预先对所设计完成的模型进行机械配合，通过在配合好的构建上加装驱动马达（线性马达或是旋转马达等），并对所添加的马达设定相应的运动参数用以模拟所构建零部件的运动情况。
5 结束语
经过多年的发展与完善，Solidworks软件的功能已经相当强大和完善，尤其是与其相配套的各类插件的不断完善使得Solidworks软件在装备制造业中发挥着越来越重要的作用。通过Solidworks软件的应用，极大的提升了装备设计人员的设计效率和设计的可靠性。使得设计人员从传统的二维设计向三维设计方向转变，使得设计人员能够更为直观的对所设计项目进行直观的三维观测，设计更为高效、可靠。
参考文献
[1]韩斌慧.Solidworks在裝备制造业应用优越性分析[J].机械管理开发，2009，23（s1）：177-178.
[2]曹桂霞，冯长建.Solidworks软件在工业设计中的应用[J].大连民族学院学报，2005，7（1）：50-52.
[3]宁朝阳，皮智谋，任成高，等.Solidworks软件在机械设计中的应用[J].现代机械，2007（2）：43-44.
