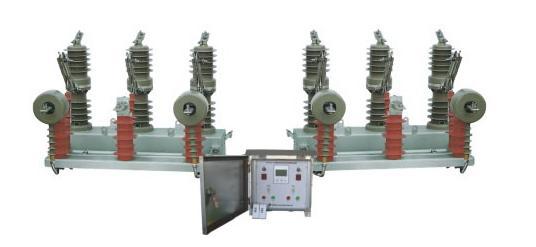

柱上断路器10KV双电源自动切换装置 户外柱上断路器阿里巴巴
授权公告号：CN205582770U
授权公告日：2016.09.14
专利权人：河南华盛隆源电气有限公司
地址：461500河南省许昌市长葛市人民路北段1799号
发明人：李晓培；高洁；葛谜霞；杜磊；牛晓冬；董亚军；卢保国；张苗苗；李向征
Int. Cl.：H01H9/26（2006.01）I；H02J9/04（2006.01）I
摘 要：该实用新型公开了一种双电源切换的柱上断路器，包括电压互感器YH、断路器、PT槽钢、PT横担、电源切换继电器XB、导线、端子排、储能电机、分闸线圈、合闸线圈，将电压互感器YH通过PT槽钢和PT横担固定在断路器的上方，将电压互感器YH的二次接线端通过航插HC过渡至双电源切换继电器XB的输入接点，将双电源切换继电器XB的输出接点引致端子排的空端子，将导线一端焊接在分闸线圈和合闸线圈的外露接线端上，另一端与储能电机导线末端同时固定在端子排相对应的另一侧空端子，即可实现双电源切换给储能和分合闸回路供电，即可实现双电源不间断供电，提高了供电的可靠性。
